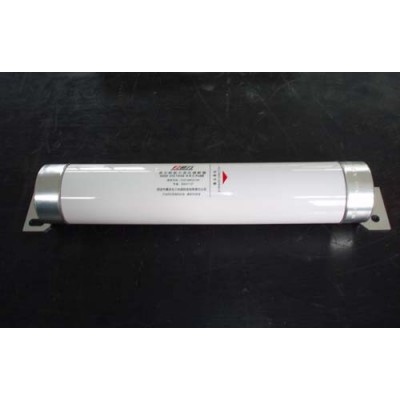

3.6KV电动机保护用

　　本品适用于户内交流50Hz、额定电压3.6KV电力系统，并可与其他保护电器(如高压负荷开关、真空接触器)配合使用，作为电力变压器及其他电力设备过载或短路的保护元件。

1、型号：

　(1)国标型号：

　　
   (2)英国型号：

2、基本参数：

注：(1)以上是单管参数，可根据用户需要采用固定结构将熔断器并联，可得到较高的额定电流

　　值。

　　(2)*号由是否安装撞击器。

　　(3)“( )”为英国型号。

3、主要技术数据：

　　(1)熔断器在规定的使用条件下，能可靠地分断(1.6~3)倍熔断器额定电流Ie至50KA额定开断

　　电流之间的任何故障电流。

　　(2)时间-电流特性曲线如图1，最小开端电流以上部分用虚线表示。

  　　
4、外形及安装尺寸：

5、熔断器的选用：

　　用于直接起动的熔断器额定电流的使用按如下公式：

　　Iy=NInδ 式中：In=电动机满载电流 ; δ=综合系数见表

　　N=起动电流与满载电流之比，通常N=6 ; Iy=在起动时间内的电流值

  将起动时间对应的Iy值的点绘制在时间-电流特性曲线上，点所对应的曲线或靠近这一点右边即是所使用的熔断器的额定电流值，熔断器额定电流应大于1.3倍电动机满载电流。
